3D-Druck in FDM-Technologie

Die FDM-Technologie mit hochwertigen thermoplastischen Kunststoffen ist die beste 3D-Druck-Technologie für die Herstellung robuster, langlebiger und formstabiler Bauelemente mit perfekter Präzision und Reproduzierbarkeit.

  • funktionale Prototypen
  • Serienteile in geringen Stückzahlen
  • Produktionshilfsmittel
  • Schablonen
  • Montagevorrichtungen

Vorteile

  • die verwendeten Thermoplaste sind beständig gegenüber mechanischen und umweltbedingten Einflüssen
  • komplizierte Konstruktionen und Hohlräume stellen keine Probleme mehr dar
  • niedrige Kosten im Vergleich zu spanender Bearbeitung
  • komplexe Geometrie ist für FDM kein Problem







Beispiele:







Links: niedrige Qualität "Stufe" und "Zahnrad"

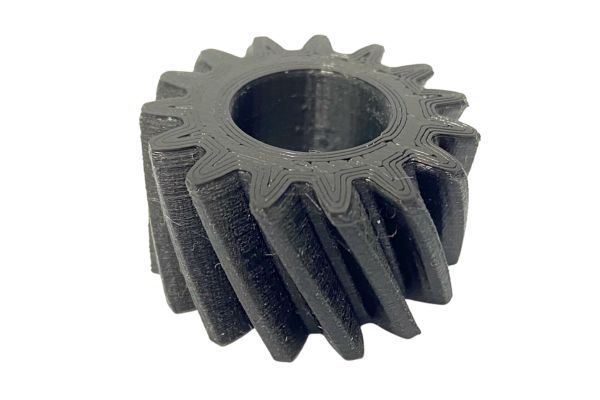

Rechts: hohe Qualität "Stufe" und "Zahnrad"



niedrige Qualität:
Schichthöhe: "Draft" 0,30 mm (Mustergeschwindigkeit); Druckzeit: 15 min; Filament: PLA

hohe Qualität:
Schichthöhe: "Ultradetail" 0,05 mm = langsam, genau; Druckzeit: 4.30 h; Filament: PLA


3D - Drucker

3D-Druck nach FDM-Verfahren mit einem weltmarktführenden Drucker in Industriequalität.

Bauvolumen: 250 x 210 x 210 mm / 9,84*8,3*8,3* Inch (bei größeren Bauteilen besteht die Möglichkeit in Stücken zu drucken und anschließend zu verkleben).

Schichtstärken:

  • 0,05 mm Ultradetail
  • 0,07 mm Ultradetail
  • 0,10 mm Detail
  • 0,15 mm Quality
  • 0,15 mm Speed
  • 0,20 mm Quality
  • 0,20 mm Speed
  • 0,30 mm Draft

Verwendbare Materialien:
PLA, PET, ASA, PC, ABS, HIPS, PP, TLEX

Materialeigenschaften: ABS Plus (P430) Acrylnitirl-Butadien-Styrol

  • hohe Stabilität
  • hohe Abriebfestigkeit
  • gute chemische Beständigkeit
  • Zugfestigkeit liegt bei 33 N/mm²
  • E-Modul bei 2200 N/mm²
  • temperaturbeständig bis 108°C
  • wasserfest

Dateiformate: stl; step-Dateien können umgewandelt werden!

Anwendungsgebiete:

  • Medizin
  • Funktions- und Produktmuster für Automobil- und Maschinenbau
  • Architektur
  • Prototypenbau

Datenübermittlung: SD-Karte, USB-Verbindung

Einfach Ihre Anfrage senden an 3D-Druck@schmidt-gmbh.com. Wir melden uns umgehend bei Ihnen.  Wir freuen uns auf Sie!









Fertigungstoleranzen nach DIN ISO 2768-c
