Z 100
Sammelschienenhalter aus Duroplast
Produkte » Sammelschienenhalter » Aus Duroplast » Z 100
Produkteigenschaften
Betriebs-Wechselspannung 1000 V
Dauerstrom über 2500 A

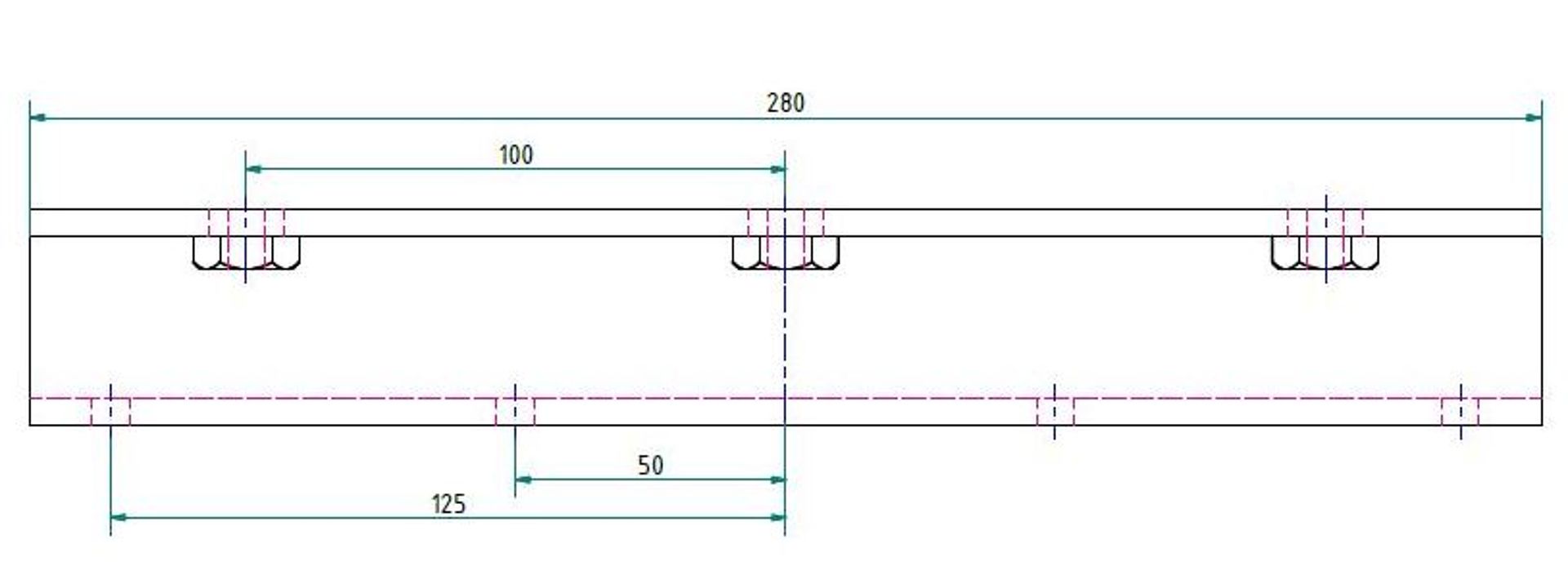

Phasenabstand 100 mm

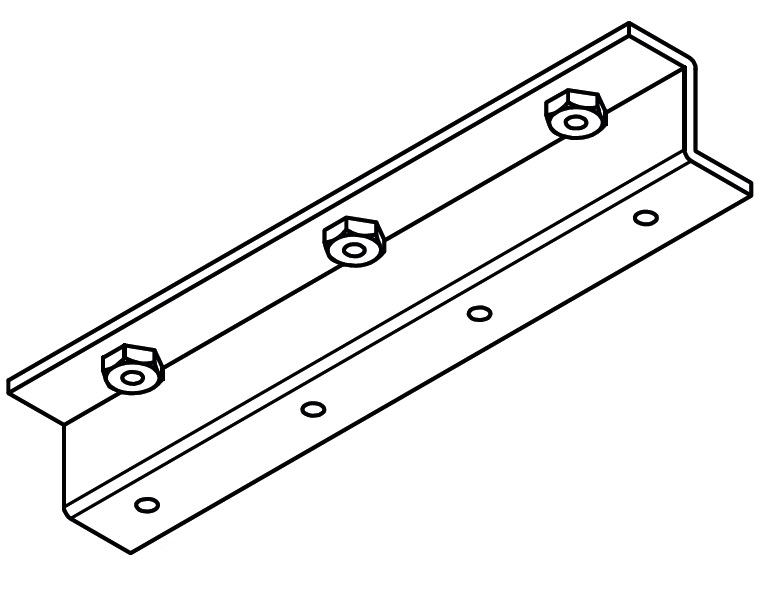

Montagebeispiel
Produktdetails
Höhe x_Dicke |
Dauerstrom in A ~ bis 60 Hz | Querschnitt | Gewicht | |
Schienenzahl | Schienenzahl | |||
mm | 1 | 2 | mm² | kg/m |
30 x 10 | 670 | 1240 | 299 | 2,66 |
40 x 10 | 840 | 1510 | 399 | 3,55 |
50 x 10 | 1000 | 1770 | 499 | 4,44 |
60 x 10 | 1155 | 2015 | 599 | 5,33 |
80 x 10 | 1450 | 2470 | 799 | 7,11 |
Weiteres
Rohstoffeigenschaften
Wärmeformbeständigkeit nach Martens | DIN 53462 | °C | >150 |
Rohdichte | ISO 1183 | g/cm³ | 1,75 |
Brandverhalten | UL 94 | Klasse | HB |
Spezifischer Durchgangswiderstand | IEC 60093 | Ohm cm | 10¹² |
Durchschlagfestigkeit (90°C senkrecht) | IEC 60243 | kV/3 mm | 14 |
Kriechstromfestigkeit | IEC 60112 | CTI | 600 |
Halogene | Keine (Beilsteinprobe) |
Die von uns genannten Daten unterliegen sowohl fertigungsbedingt, als auch durch die eingesetzten Vorprodukte, gewissen Toleranzen. Es handelt sich daher um Mittelwerte, also unverbindliche Richtwerte, aus denen keine Gewährleistungsansprüche abgeleitet werden können. Änderungen vorbehalten!
Typische Einsatzbereiche
Windenergie
Schaltschrankbau
